Ветроустановка с пневматической связью французкого инженера Андро.

При проектировании ветроустановок всегда приходиться решать проблемы передачи энерги от ветроприемного устройства к генератору, который вырабатывает электроэнергию. Традиционно сдесь применяют механическую передачу, что связано с увеличением массы и стоимости.

Французкий инженер Андро предложил использовать пневматическую передачу энергии.

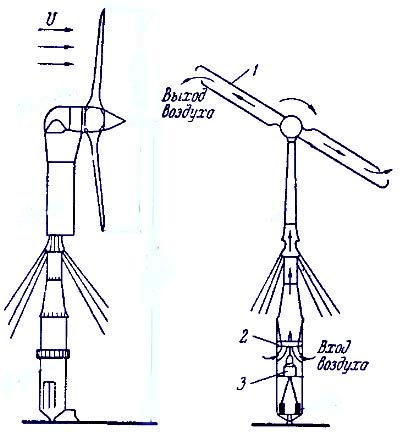

Лопасти (1) этой установки выполнены полыми. При вращении ветроколеса воздух внутри лопастей начинает выходить через отверстия на концах, под действием центробежных сил. В результате воздух протягивается через воздушную турбину (2), в нижней части башни (6). Турбина вращает генератор (3).

Принцип, принятый в описываемой усановке, означает что связь между ветроколесом и турбиной осуществляется с помощью столба воздуха. В этом случае не требуются приводные валы, муфты и рычаги. Диаметр ветроколеса в авторской конструкции - 24 метра, при рассчетной скорости ветра 13м/сек, через турбину проходит около 2,75 кубических метров воздуха в секунду, что позволяет получить мощность установки 100 квт.
